「だいちの星座プロジェクト -つくば座・もりや座-」         デモンストレーション@JAXAの巻
                                     写真:JAXA

こんにちは、石井です。さてさて、まだ初日だというのに3巻目。後半は、いよいよ「星」となる魅惑の装置、「電波反射器:コーナーリフレクター」のつくり方を実演してもらう時間です。
ワークショップ当日に慌てないように、各チームの代表にはつくり方をここで詳しく理解してもらい、明日はチームリーダーとして指導できるようマスターしていただきます。
大公開!『星のレシピ』。当日、参加者全員に配られた鈴木先生の手引書は、こちらから。

身近にあるもので構成されているリフレクタの材料はすべて、ここから!
守谷でDIYといえば、これまで海外からアーカスに滞在してきた、名だたる歴代アーティスト達も愛してやまない素材の王国、ジョイフル本田さんの協賛です。ありがとうございます。

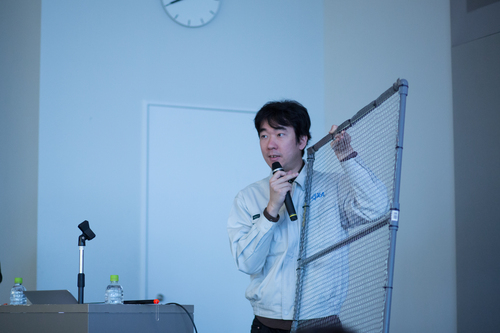

大木さんが掲げているこれ。漢字の「日」の字になっている反射板を3枚つくります。
まず、鈴木先生から材料の下ごしらえについて。金網の切り方、水道用塩ビパイプの切り方、金網の切り口の処理などをビデオで。
小学生は4年生からの参加。切るのは先生にやってもらおうね。
金沢美工大と筑波大の大学生のお兄さん・お姉さんたちがお手本をみせてくれます。
これらの切り方・貼り方・組み立て方は「だいちの星座」チャンネルのYouTubeでもあがっています。

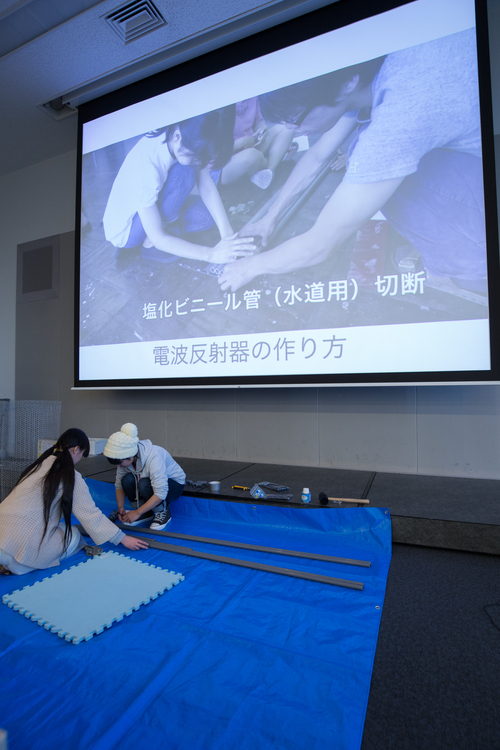

水道用塩ビパイプを切るこのカッターだけは、大人でも工夫が必要です。ガチャン、ガチャン、と数回に噛ませながら切り離します。

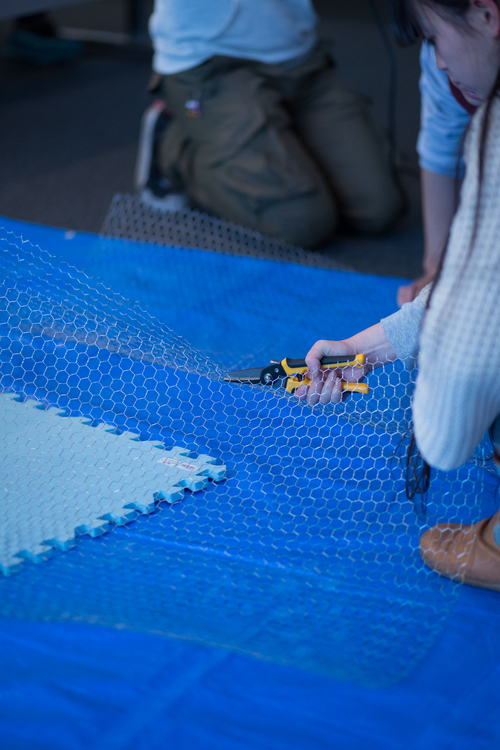

金切りばさみも、ここでは素手で切っていますが、当日は軍手着用で。
きれいに切れました。目合#20の亀甲金網です。これはビニール等のコーティングがされていると反応しません。

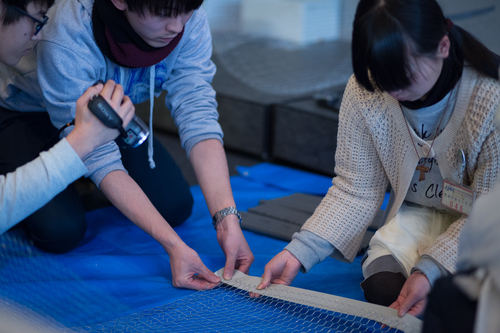

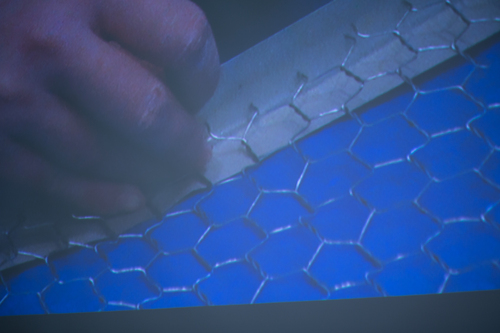

切り口を丁寧に「銀色の」ガムテで覆います。ここは先生のこだわりらしい....「シルバーのテープ」。

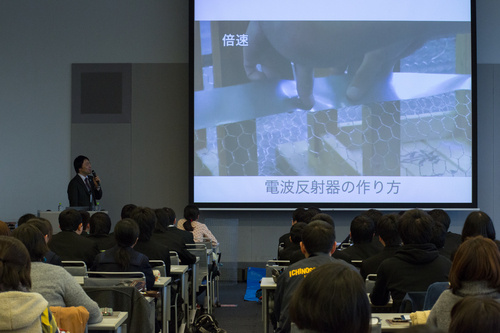

実際にビデオで映し出しながら細かい部分もわかるようにプロジェクションしています。
カットしたパイプに「塩ビパイプ用接着剤」を塗ります。
木槌、もしくはこのようなゴム製トンカチでT字L字のジョイントパイプを軽くたたき固定。反対側を付ける時は一度床面にあてて、両脇が平行であることを確認しないと、ジョイントパイプの向きが歪んで「日」の字にできません。
塩ビパイプで「日」の字ができたところで、910mmx910mmにカットした金網をとりつけます。

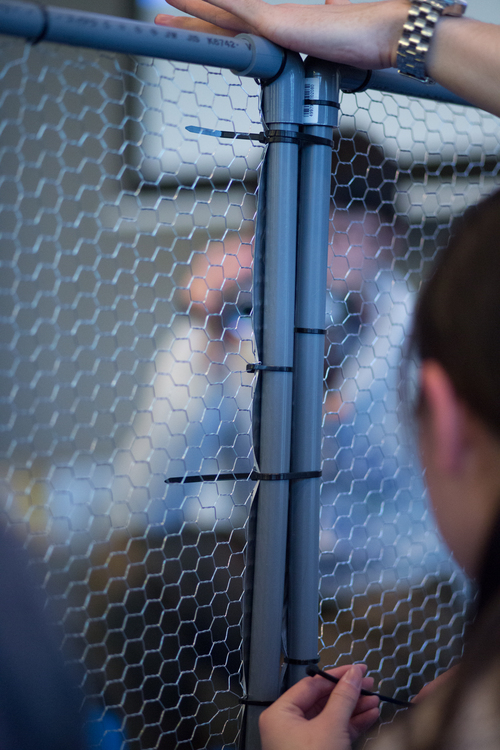

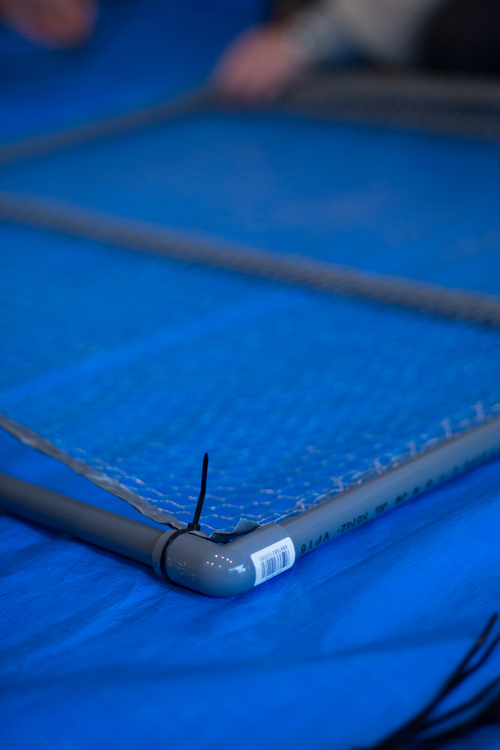

対になる両端を張りながら、結束バンドで固定します。あ。この商品バーコードははがしておきましょう。このバーコードのデータさえも、だいち2号のレーダでは反応を示すんだとか?!
今日の100名が明日の仲間たちに教えます。今日学んでおくと、明日簡単です。

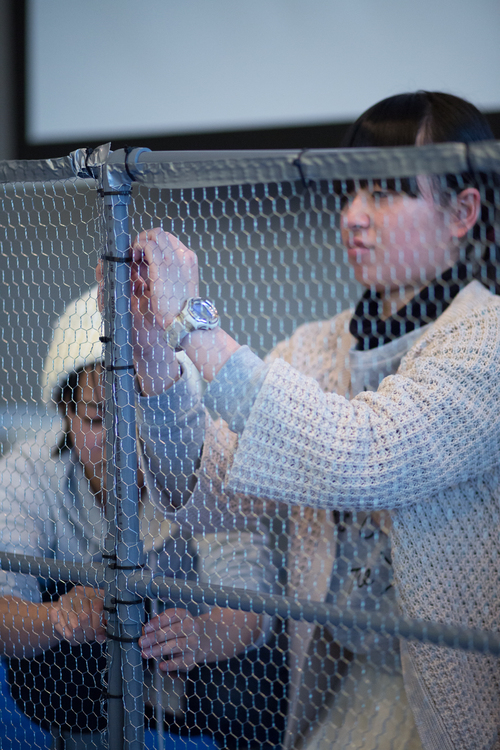

ここでさらに「金網とパイプをうまく張るためのコツ」が伝授されます。結束バンドでシルバーのガムテープを貼った金網の端からパイプとを結ぶ最も適した位置。細かいでしょう?手作りで、より精度の高い星を作る為の大事なコツです。

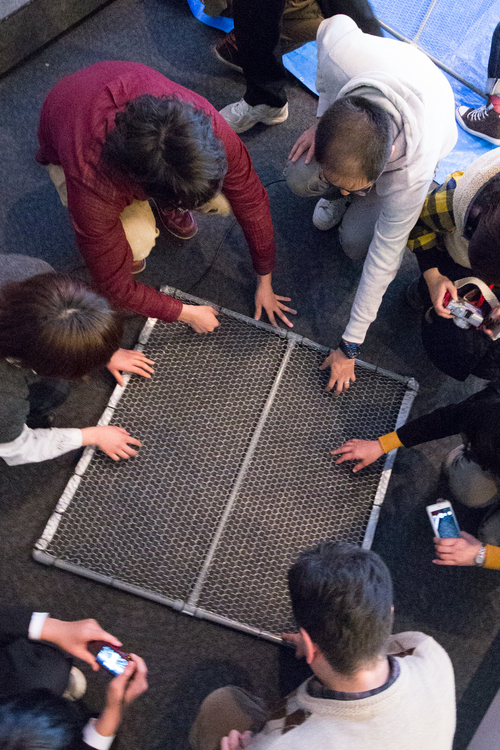

実際に会場の前方に集まり、「金網の張り具合」を触ってチェック。たわまないように、はじくとピンとはねるくらいの突っ張り具合で。
結束バンドをとめた後の端切れも、きちんとあとで処分して、リフレクタを持つときに指を傷つけないために、調整します。ものづくりは丁寧な仕事が大事。
灰色と銀色な「日」反射板の完成。素材は地味でもキラキラ美しく見えるのはなぜでしょう..。
(あ。バーコードはがさなきゃ)

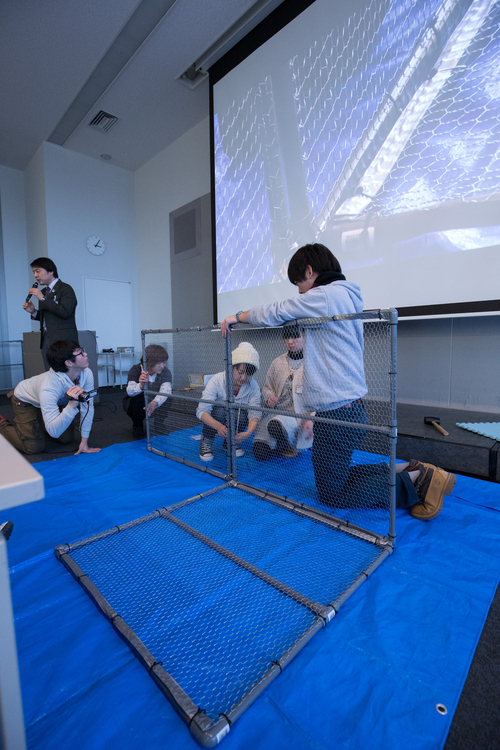

次はいよいよ3面をつなげます。「日日」の下部にもう一枚の「日」

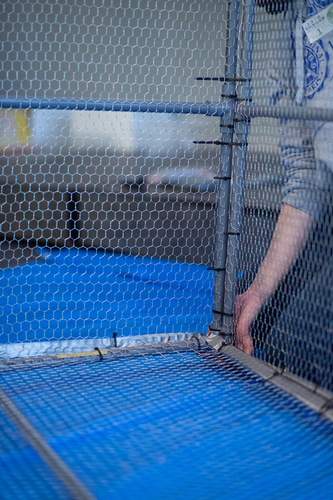

反射板同士をつなげるのは200mmの結束バンドで。ちなみに結束バンドの色はどちらかといえば白色か透明が好ましいそうです

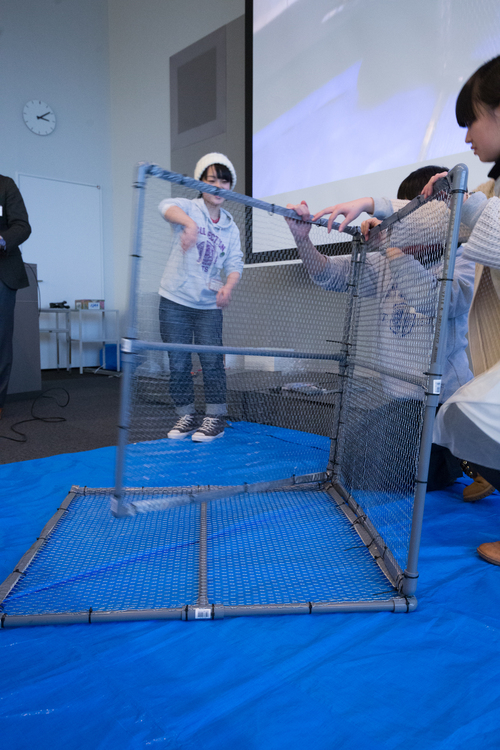

協力し合いながら面同士を固定します。

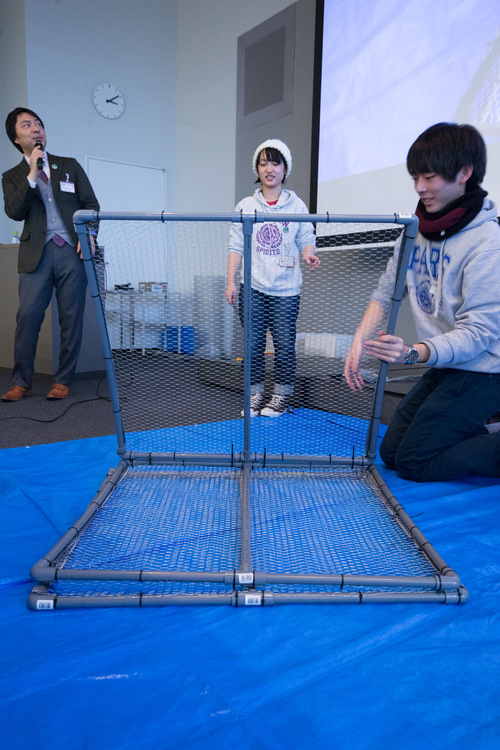

これは折りたたみ式にできるので、一度3面そろったリフレクタの完成を見せた後....

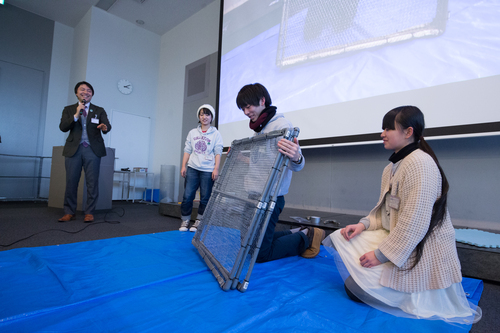

たたみます。
パタン、パタンと一面分で重さ約2.5Kgのハンディタイプに。
お持ち帰りいただけます。

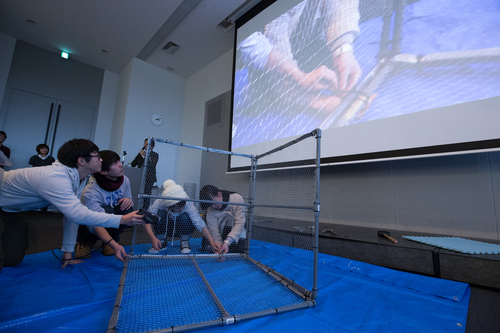

最後に撮像日に設営するときの再演。どのようにつなげていくか。当日手際良く、丁寧にスムーズに組み立てられるように。

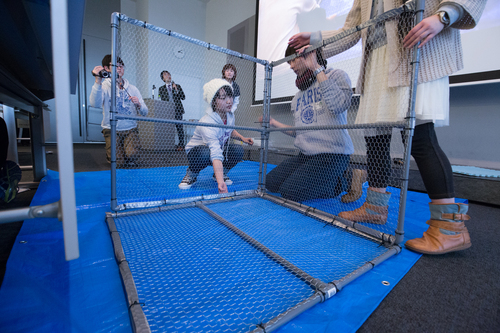

完成です。エッジもそろえて、後は指定の方角に向かって正しく配置すれば、うまくだいち2号に反射してもらって「星」のできあがり☆

金沢美術工芸大学、筑波大学のみなさん、ありがとうございました!
いよいよ明日がアーカススタジオで製作の本番です。続く!
...とその前に、質疑応答編はこちら!


写真:加藤甫
